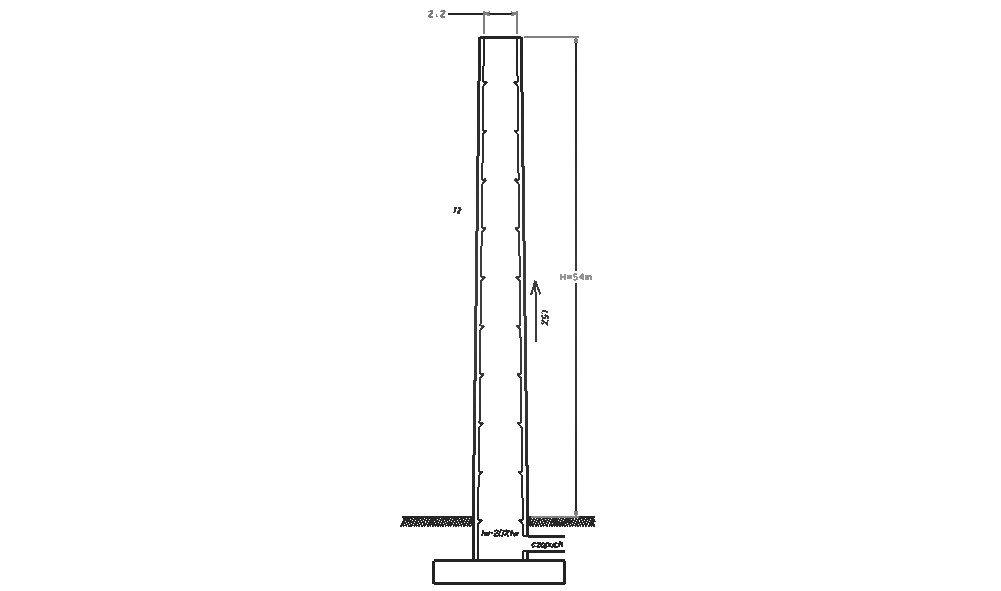

Rys.1. Komin
Dla danego komina o wysokości H=54m obliczyć rozkład temperatury w ścianie komina
w przekroju przy wlocie w warunkach zimowych.
ściana komina jest trójwarstwowa i składa się z wykładziny -- 12 centymetrowej
warstwy cegły szamotowej, izolacji cieplnej -- 12 centymetrowej warstwy wełny mineralnej
i części nośnej -- płaszcza żelbetowego o grubości 34cm w poziomie terenu,
26cm przy wylocie.
Współczynniki przenikalności cieplnej dla kolejnych warstw:
- cegła szamotowa L1=0.97 W/m*K,
- wełna żużlowa L2=0.06 W/m*K,
- żelbet L3=1.74 W/m*K.
Temperatura zewnętrzna zimą tz=-25oC, normalna temperatura gazów spalinowych przy
wlocie do komina tw=190oC (współczynnik awaryjnego podwyższenia temperatury gazów
wynosi 20%).
Temperaturę na zewnętrznej i wewnętrznej powierzchni obliczono na podstawie
współczynnika przenikania ciepła dla przegrody k (W/m2*K), różnicy temperatur
dt=tw - tz,
współczynnika napływu Ln=13.4 W/m2*K i
współczynnika odpływu Lo=8 W/m2*K.
Wynoszą one odpowiednio
tze=-14.9oC
twi=222.5oC
Ze względu na osiową symetrię komina do obliczeń wzięto dziesięciostopniowy
wycinek komina, którego powierzchnię podzielono na 330 węzłów i 580 elementów. Niewiadoma w węźle jest jedna,
jest nią temperatura (bez względu na wymiar przestrzenny zadania). Temperatura
działająca na ścianę zewnętrzną i wewnętrzną to warunki brzegowe z
zadaną temperaturą. Zadanie rozwiązujemy klasycznym algorytmem statyki,
pamiętając, że niewiadomymi są temperatury w węzłach (a nie jak w statyce
przemieszczenia).

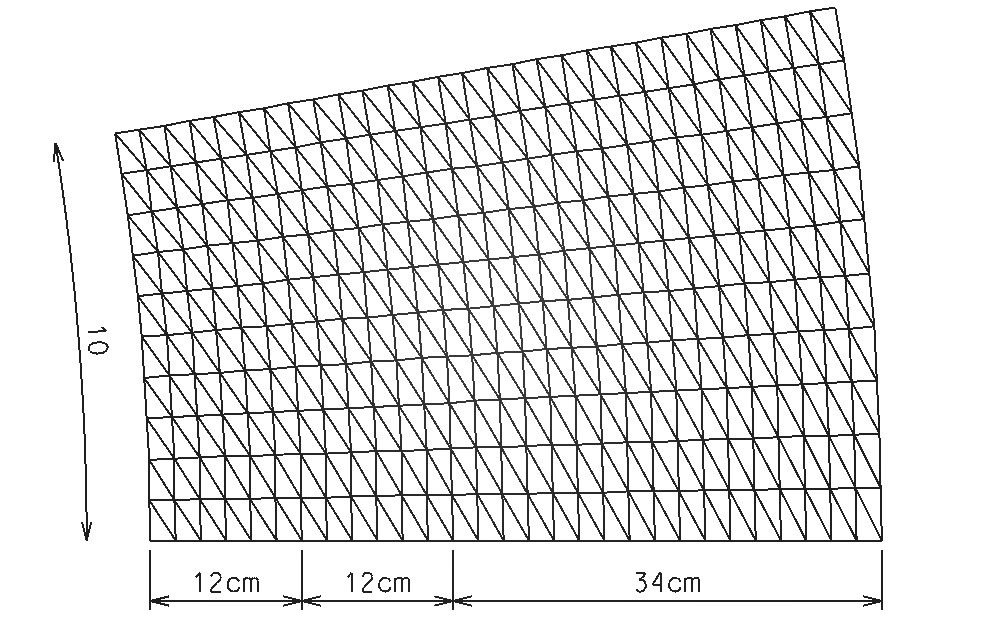

Rys.2. Przyjęty model obliczeniowy.
ROZPOCZĘCIE PRACY
$ feas | - wejście do systemu feas, |
FEAS> | - system zgłasza gotowość do pracy, |
OPIS KONSTRUKCJI
FEAS> ok | - wejście do podsystemu OK - Opis konstrukcji, |
podaj rodzaj konstrukcji t2-i | - t2-i symbol izotrop. rozkładu temp. na płasz., |
wczytanie siatki elementow
OK> pl-pi w-1 e-1 2.44 1.86 10 10 29 | - wygenerowanie siatki
węzłów i elementów na powierzchni wycinka pierścienia o promieniu zewnetrznym
2.44m, promieniu wewnętrznym 1.86m, kąt wycinka 10 stopni, podział wzdłuż
obwodu na 10 odcinków, podział wzdłuż promienia na 29, |
liczba wygenerowanych : węzłów =330, elementów=580 |
wczytanie danych materialowych
OK>m zelbet
| MAT:Cw=0 ?> 1.74 | - wpisujemy współczynnik przewodności
cieplnej materiału, |
OK>m welna
| MAT:Cw=0 ?> 0.06
| OK>m cegla
| MAT:Cw=0 ?> 0.97
|
przyporządkowanie materiału elementom
OK>pe e-1 do e-340 zelbet
| OK>pe e-341 do e-460 welna
| OK>pe e-461 do e-580 cegla
|
wpisanie warunków brzegowych z obciążeniem termicznym
OK>wb w-1 do w-11 ux -14.9
| OK>wb w-320 do w-330 ux 222.5
|
WYJŚCIE Z PODSYSTEMU OK - ROZWIĄZANIE ZADANIA
OK>zap komin | - zapisanie danych do zadania do pliku komin, |
TYTUL> Rozklad temperatury |
OK>.. | - wyjście z posystemu OK, |
FEAS> ro s | - rozwiązanie zadania (statyka), |
GRAFICZNA PREZENTACJA WYNIKÓW - PODSYSTEM GRAF
FEAS>graf | - wejście do podsystemu, |
GRAF>si/kn | - rysowanie konturu, |
GRAF>wr p ux | - rysowanie warstwic temperatury, |
GRAF>.. | - wyjście z podsystemu, |
FEAS> .. | - zakończenie pracy z systemem, |
Otrzymane wyniki -- warstwice rozkładu temperatury.

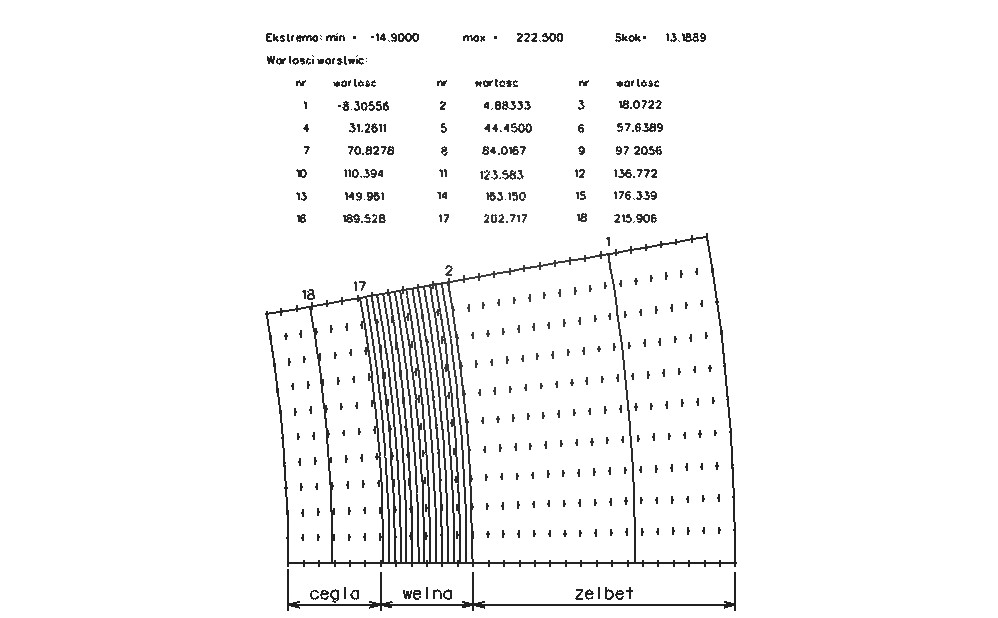

Rys.3. Warstwice rozkładu temperatury w ścianie komina.
|
